Toleranzen anpassen und benutzerdefinierte Toleranzbereiche einfügen

Wenn Sie Standardtoleranzen festlegen, werden diese auf Ihre Masse, die in der Zeichnung keine Toleranzen haben angewandt. Das obere und untere Abmaß wird somit automatisch berechnet.
1. Gehen Sie hierfür zum Reiter „Start“ > „Einstellungen“> „Prüfmerkmal“.

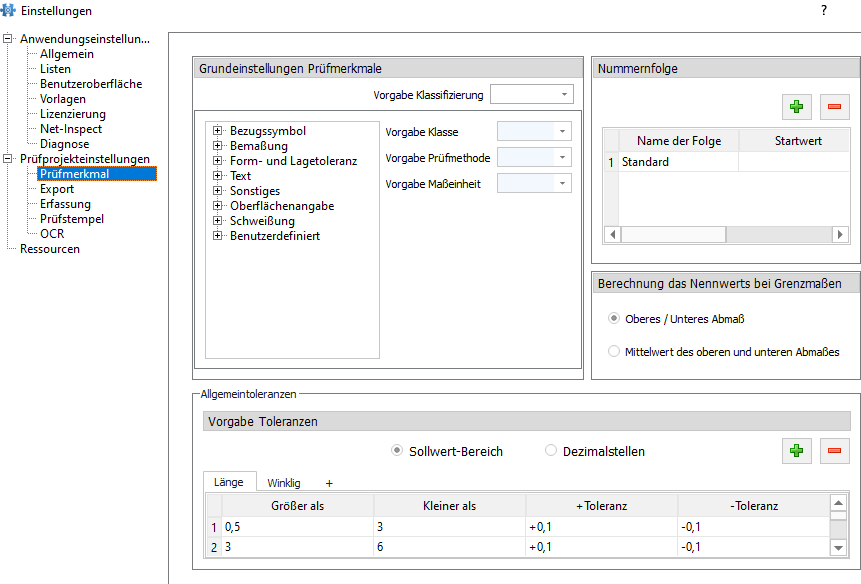

2. Unten im Fenster befindet sich der Bereich „Allgemeintoleranzen“.

3. Hier können Sie zwischen „Sollwert-Bereich“ und „Dezimalstellen“ wählen.
4. Wählen Sie „Länge“ in der Tabelle, um die Längentoleranzen festzulegen. Bei den Dezimalstellen können Sie in der ersten Spalte die Dezimalstellen anpassen.
5. Nun können Sie die Plus und Minustoleranzen einfügen.
6. Verwenden Sie das farbige Plus- oder Minuszeichen, wenn Sie eine weitere Zeile hinzufügen oder löschen möchten.

7. Wiederholen Sie die Schritte für die Winkeltoleranzen.

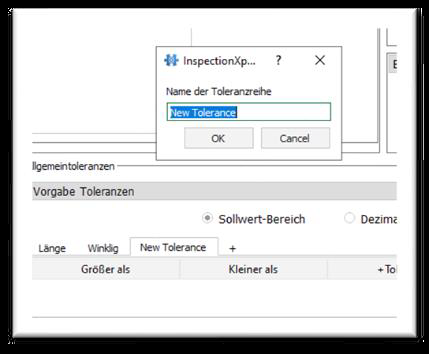

8. Sie können auf Wunsch zusätzliche Toleranzbereiche einfügen, indem Sie auf das Pluszeichen neben den bereits vorhandenen Toleranzreihen klicken. Mit einem Doppelklick auf den neuen Reiter können Sie den Namen der Tabelle ändern.
Klicken Sie auf „Anwenden“ und „OK“ nachdem Sie die gewünschten Einstellungen vorgenommen haben.
